Tanques de Agua Aislados

Para el menor gasto energético

Especialmente diseñados para solucionar el conexionado hidráulico en todas las aplicaciones en Sistemas de Enfriamiento.
Necesarios para disminuir roturas de bombas, contactores, compresores y hacer mas versatil el esquema hidráulico.
Centralizan y ordenan el lay-out hidráulico.
A diferencia de un tanque común, las diferencias se notan en el mediano plazo, con el ahorro de energía, más fácil mantenimiento y seguridad debido a la correcta conexión para crear circuitos de aguas óptimos/

Tabla de Contenido

1-2- Tanques de Agua Aislados

El agua es la sustancia que más fácilmente permite transferir calor debido a su característica térmica y mecánica. Limpia por naturaleza y elegida para transporte, existen todo tipo de máquinas y partes que operan con ella (bombas y cañerías). La idea consiste en evitar que el calor (frío) como forma de energía contenida en el agua, se pierda. Teniendo el tanque una superficie de exposición al ambiente grande, es fácil entender que debe estar aislado. Sobre todo cuando está al sol o a altas temperaturas ambiente.

3- Centrales

El tanque, con sus salidas , entradas y conexiones auxiliares, ordena el conexionado para un flujo de agua ordenado y seguro, indicando al instalador que esquema debe seguir.

(Si, asi debería llamarse)

1-Tanques de agua
2- Aislados,
3- Centrales,
4- de Inercia
y
5- Desvinculación
Hidráulica

4- de Inercia

Contiene la cantidad de agua necesaria que hará que tanto compresores frigoríficos como contactores eléctricos experimenten un desgaste lógico al controlar la frecuencia de arranques y paradas de compresores del sistema.

5- y Desvinculación Hidráulica

Finalmente, hay que entender que el Tanque es quien permite separar los requerimientos hidráulicos (caudal/presión) -siempre distintos- entre chillers y procesos.

Tanques de Agua Aislados

Generalidades

500 L - 9,000 L

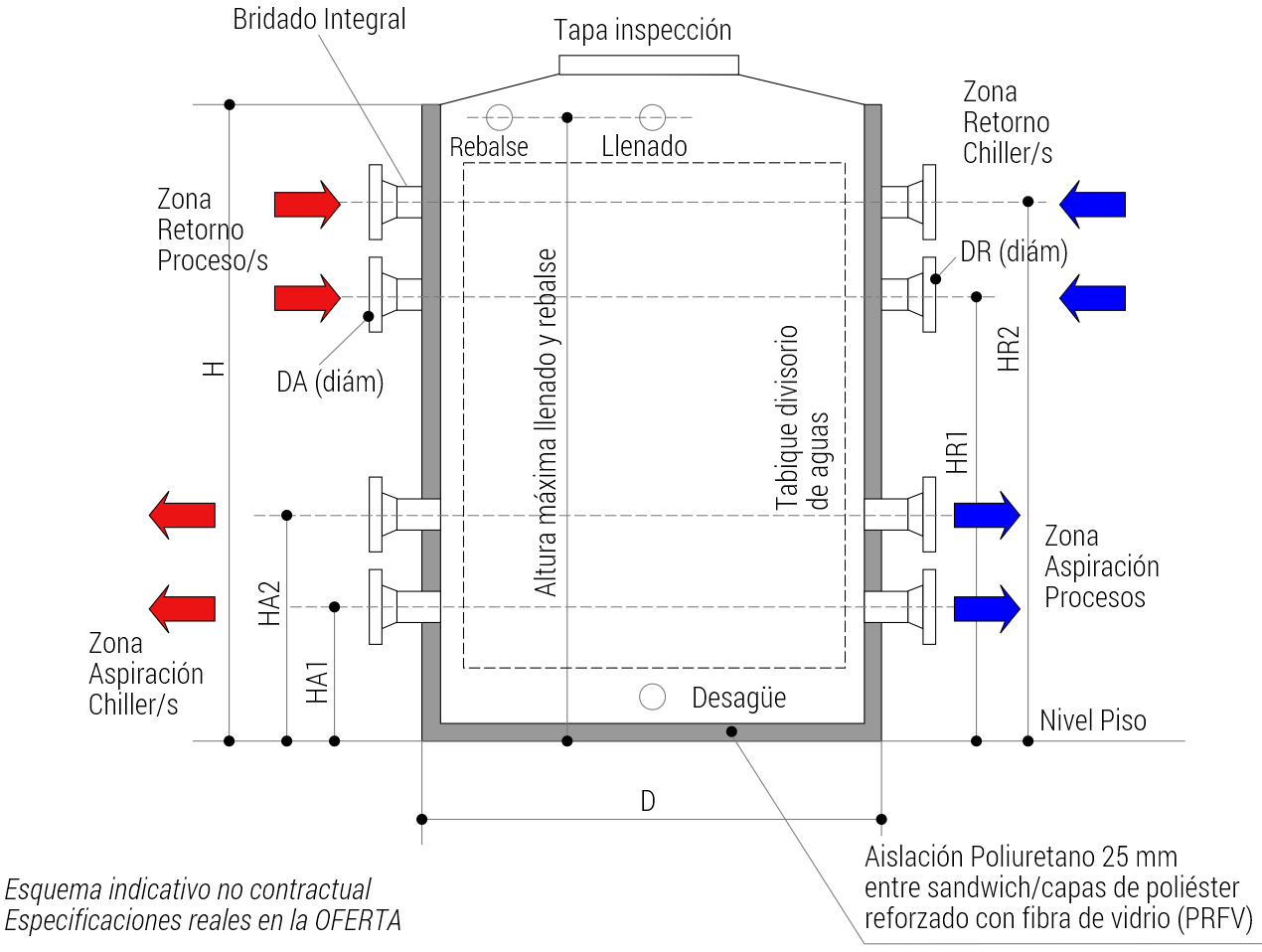

Tanque Central Aislado Todochiller- Esquema dims para SITIO
Material

Construido en sandwich de doble capa de Poliester reforzado con Fibra de Vidrio (PRFV) con aislación  de Poliuretano de 25 mm. 50 mm o 75 mm a pedido.

Uniones

Bridas std. o niples roscados.
Construidos integralmente.

Conexiones auxiliares std

Llenado
Drenaje
Rebalse

Base

Plana para fácil apoyo.
Diámetros normales de 2-2.20 m para posibilitar transporte en camión.

Diseño

Para Enfriador/es de un lado y Proceso/s del otro.
Entradas y salidas diametrálmente opuestas.
Diámetros de conexión std o a pedido.

Conexiones principales

Muchos años de experimentación han conseguido que nuestros Tanques de Agua Aislados constituyan el link  escencial para contar con la instalación hidráulica mas económica en el mediano y largo plazo. Las funciones estan todas cubiertas gracias a la pensada disposición y dimensionamiento de cada una de las partes que los constituyen. Ejemplos de conexión pueden verse en nuestros MCH y Alfaliq AIO

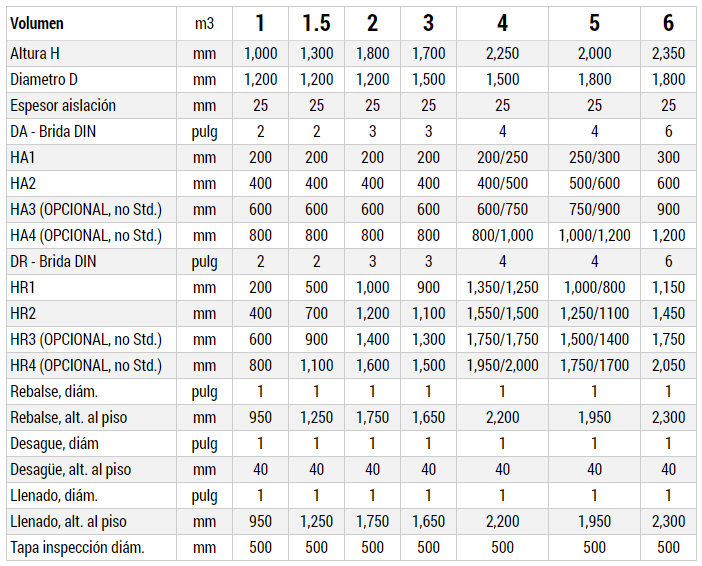

Tabla de Especificaciones

Volumen m3 1 1.5 2 3 4 5 6
Altura H mm 1,000 1,300 1,800 1,700 2,250 2,000 2,350
Diametro D mm 1,200 1,200 1,200 1,500 1,500 1,800 1,800
Espesor aislación mm 25 25 25 25 25 25 25
DA - Brida DIN pulg 2 2 3 3 4 4 6
HA1 mm 200 200 200 200 200/250 250/300 300
HA2 mm 400 400 400 400 400/500 500/600 600
HA3 (OPCIONAL, no Std.) mm 600 600 600 600 600/750 750/900 900
HA4 (OPCIONAL, no Std.) mm 800 800 800 800 800/1,000 1,000/1,200 1,200
DR - Brida DIN pulg 2 2 3 3 4 4 6
HR1 mm 200 500 1,000 900 1,350/1,250 1,000/800 1,150
HR2 mm 400 700 1,200 1,100 1,550/1,500 1,250/1100 1,450
HR3 (OPCIONAL, no Std.) mm 600 900 1,400 1,300 1,750/1,750 1,500/1400 1,750
HR4 (OPCIONAL, no Std.) mm 800 1,100 1,600 1,500 1,950/2,000 1,750/1700 2,050
Rebalse, diám. pulg 1 1 1 1 1 1 1
Rebalse, alt. al piso mm 950 1,250 1,750 1,650 2,200 1,950 2,300
Desague, diám pulg 1 1 1 1 1 1 1
Desagüe, alt. al piso mm 40 40 40 40 40 40 40
Llenado, diám. pulg 1 1 1 1 1 1 1
Llenado, alt. al piso mm 950 1,250 1,750 1,650 2,200 1,950 2,300
Tapa inspección diám. mm 500 500 500 500 500 500 500

Notas

Los Tanques de Agua Aislados se proveen Std. con entradas y salidas para 2x chillers + 2x procesos, es decir, un total de 8 conexiones.
HA3, HA4, HR3 y HR4 se indican al solo efecto de mostrarlas posibles. No se proveen Std.
Conexiones son todas Bridas.
El Cliente DEBE PROVEER la contrabrida que deberá agujerear de acuerdo a la brida instalada incluida. Todas las bridas son construidas en PRFV.
Separación entre bridas es de 50 a 60mm en general, desde sus periferias.
Base de tanque es plana. Dimensiones pueden cambiar sin previo aviso.

Tanques de Agua Aislados

Para el Monitoreo constante de la temperatura del agua

Termómetro de Grandes Dígitos con alarma por alta temperatura

Funcionamiento

Conectando la sonda al tanque, permite monitorear constantemente la temperatura. Se instala en cualquier lugar hasta un máximo de 30 m de la sonda. Ajuste de la temperatura de disparo de la alarma por alta temperatura. Histéresis +- 0.2°C. Altamente recomendable en sistemas de enfriamiento que deban asegurar la temperatura de operación. Opcional: alternativa salida sonora, salida visual o salida de relay para que el usuario conecte como desee.

Conexión cable Sonda vs Controlador

La sonda, en si, es sumergible.
La aislacion de la conexión, si va sumergida, deberán efectuarse con termocontraible con adhesivo térmico.
Si no sumerge, la conexión se puede hacer con termocontraible común.
Hasta 10 metros se puede efectuar con cable común 2x 0,50 mm2 ó 0,75 mm2 tipo taller.
Más de 10 metros deberá usarse cable mallado.
Opcionalmente, es posible (y recomendable) usar UTP de red cat6 exterior, y un buen termocontraible con pegamento.
En tal caso, use dos pares del UTP para la sonda y los otros dos pares con la malla a tierra, solo en un extremo.
Importante: NO conecte a tierra ambos extremos.
Tanques de Agua Aislados

Para mas detalle.

Preguntas mas frecuentes

¿Es necesario un Tanque de Agua Aislado en mi instalación?

SI. Muy probablemente. Hay varios motivos que lo justifican:
a) Aumentar la cantidad de agua de forma de aumentar la inercia térmica y disminuir frecuencia de arranques y paradas de compresores frigoríficos.
b) Garantizar la alimentación permanente de agua a los chillers, independizando la maniobra hidráulica del lado del proceso.
c) Asegurar el mayor ahorro de energía (debido a una excelente aislación).

¿Estos Tanques de Agua Aislados son mas caros que los tanques comunes de plástico?

SI. Son mas caros, pero solo en lo inmediato. Tenga en cuenta que:
a) Nuestros Tanques de Agua Aislados funcionan específicamente para lo que han sido diseñados.
b) Necesitan materiales mucho mas costosos y
c) Es mucho mas compleja su producción.
d) Aunque, naturalmente, lo único que importa realmente es que, a los efectos del rendimiento, terminará siendo mas barato que un tanque común, ya que garantizará el mayor ahorro de energía por perder muchísimo menos calor (o “frío”) durante la vida de su proceso.

¿Puedo hacerme yo un tanque asi?

Difícilmente. A la larga terminará, probablemente,  costándole mas caro.
Sugerimos se concentre en su negocio y aproveche nuestra experiencia en este campo. Gracias a nuestras pruebas y errores, hoy podemos ofrecer un producto que funcionará desde el primer momento y para siempre.

¿Como calculan el Tanque de Agua Aislado para mi proceso?

Buena pregunta. Muy pocos saben para que y, después, como.
El criterio base esta relacionado con las posibilidades de modulación del arranque de compresores, la relación de carga térmica vs. capacidad de enfriamiento, la histéresis térmica aceptada y el número de maniobras admitido por los contactores.

¿Hay tanques de todos los tamaños?

SI. Cada instalación necesita un tanque adecuado al sistema de enfriamiento y al objetivo hidráulico. Fabricamos tanques de 500L a 6,000L, para TODAS las aplicaciones. Permítanos calcularlo
